活性炭吸附裝置焊接工藝全解析
活性炭吸附裝置焊接工藝全解析

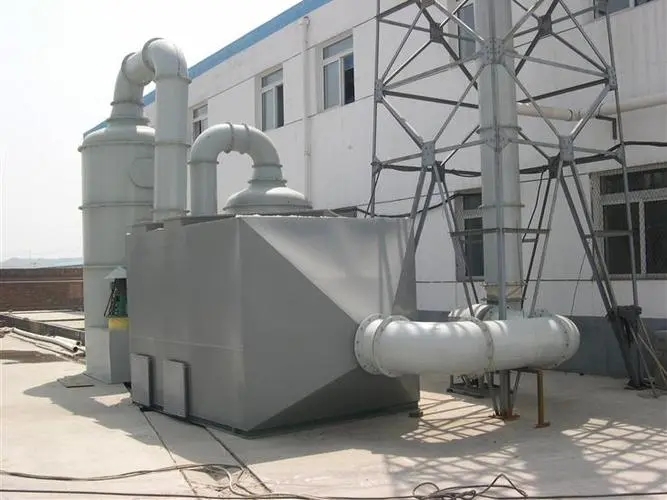

活性炭吸附裝置在環(huán)保***域應(yīng)用廣泛，其焊接質(zhì)量直接影響設(shè)備的性能與使用壽命。以下從焊接準(zhǔn)備、流程及質(zhì)量控制等方面，詳細(xì)闡述其焊接工藝。
一、焊接前準(zhǔn)備
（一）材料選擇
根據(jù)設(shè)計要求，活性炭吸附裝置主體常選用不銹鋼（如 SUS304 或 SS41）或碳鋼防腐材質(zhì)。不銹鋼具有***異的抗腐蝕性和強(qiáng)度，適用于多種復(fù)雜環(huán)境；碳鋼成本低，通過防腐處理可滿足一般工況需求。例如，在潮濕且含一定化學(xué)物質(zhì)的廢氣環(huán)境中，不銹鋼材質(zhì)能更***地抵御腐蝕，確保裝置長期穩(wěn)定運(yùn)行。
（二）設(shè)備檢查
確保焊接設(shè)備（如焊機(jī)、焊槍等）正常運(yùn)行，氣體供應(yīng)充足。對于采用氬弧焊的設(shè)備，要檢查氬氣瓶壓力及供氣系統(tǒng)是否泄漏；使用氣保焊時，需確認(rèn)保護(hù)氣體（如二氧化碳或混合氣體）的流量穩(wěn)定。同時，對焊接電源的電壓、電流調(diào)節(jié)功能進(jìn)行測試，保證焊接參數(shù)可***控制。
（三）安全防護(hù)
操作人員必須穿戴防護(hù)服、手套、面罩等安全裝備。防護(hù)服應(yīng)具備防燙傷、防飛濺功能；手套要耐高溫且不影響操作靈活性；面罩能有效遮擋強(qiáng)光及飛濺物，保護(hù)面部和眼睛。此外，焊接場所應(yīng)保持******的通風(fēng)，防止焊接煙塵積聚對人員造成傷害。
（四）坡口處理
對需要焊接的接口進(jìn)行機(jī)械處理，去除毛刺和雜質(zhì)，確保坡口無油污和氧化物?？刹捎媒悄C(jī)打磨坡口，使其露出金屬光澤，同時將坡口角度加工至符合焊接工藝要求，一般為 30° 60°，以保證焊縫根部融合******，避免未焊透等缺陷。
二、焊接流程
（一）點固焊
在正式焊接之前，進(jìn)行點固焊定位，確保焊縫間隙均勻。點固焊的位置應(yīng)均勻分布，間距根據(jù)焊件厚度和長度確定，一般不超過 300mm。點固焊的焊縫長度約為正式焊縫的 1/3 1/2，高度不超過正式焊縫的 2/3，以防止正式焊接時因點固焊處應(yīng)力集中而產(chǎn)生裂紋。
（二）焊接操作
1. 氬弧焊：這是一種常用的焊接方法。焊接時，氬氣從焊槍噴嘴流出，在焊接區(qū)域形成保護(hù)氣層，防止熔池與空氣接觸，避免氧化。操作過程中，控制***焊接電流和電壓，一般電流根據(jù)焊件厚度在 80 200A 之間調(diào)整，電壓在 10 20V 范圍。焊槍與焊件保持合適的角度，通常為 70° 90°，勻速移動焊槍，確保焊縫均勻、美觀且無氣孔。例如，焊接厚度為 3mm 的不銹鋼板時，電流可設(shè)為 120A 左右，電壓 15V，焊槍移動速度約 8 10cm/min。
2. 氣保焊：若采用氣保焊，同樣要嚴(yán)格控制焊接電流和電壓。根據(jù)焊絲直徑和焊件厚度選擇合適參數(shù)，如使用直徑 1.2mm 的焊絲焊接 5mm 厚的碳鋼板，電流可在 200 280A，電壓 22 28V。焊接時，注意焊槍的擺動幅度和頻率，使熔池均勻覆蓋焊縫，防止出現(xiàn)咬邊、未熔合等缺陷。
（三）焊縫檢查
使用無損檢測方法（如 X 光檢測、超聲波檢測）對焊縫進(jìn)行檢查，確保無缺陷存在。X 光檢測可清晰顯示焊縫內(nèi)部的氣孔、夾渣、裂紋等缺陷，適用于對焊接質(zhì)量要求極高的部位；超聲波檢測則能快速檢測出焊縫內(nèi)部的面積型缺陷，如裂紋、未熔合等，且操作相對簡便。對于檢測不合格的焊縫，應(yīng)及時進(jìn)行返修，直至符合標(biāo)準(zhǔn)。
三、質(zhì)量控制要點
（一）焊接記錄
詳細(xì)記錄每一道焊縫的焊接參數(shù)、焊工信息和檢查結(jié)果。焊接參數(shù)包括電流、電壓、焊接速度、氣體流量等；焊工信息涵蓋姓名、資質(zhì)證書編號等；檢查結(jié)果記錄焊縫外觀質(zhì)量、無損檢測結(jié)果等。這些記錄有助于追溯焊接過程，分析質(zhì)量問題原因，為后續(xù)改進(jìn)提供依據(jù)。
（二）返修機(jī)制
對檢測不合格的焊縫進(jìn)行返修，確保每一條焊縫都符合標(biāo)準(zhǔn)。返修前，應(yīng)分析缺陷產(chǎn)生的原因，制定相應(yīng)的返修方案。如因氣孔缺陷返修，需將氣孔部位的焊縫清除干凈，重新進(jìn)行焊接，并調(diào)整焊接參數(shù)或加強(qiáng)氣體保護(hù)措施，防止氣孔再次出現(xiàn)。返修后的焊縫需再次進(jìn)行無損檢測，合格后方可驗收。
活性炭吸附裝置的焊接工藝涉及多個環(huán)節(jié)，每個環(huán)節(jié)都至關(guān)重要。只有嚴(yán)格把控焊接前準(zhǔn)備、流程操作及質(zhì)量控制，才能保證焊接質(zhì)量，使活性炭吸附裝置在廢氣處理等工作中高效、穩(wěn)定運(yùn)行，發(fā)揮其應(yīng)有的環(huán)保作用。
